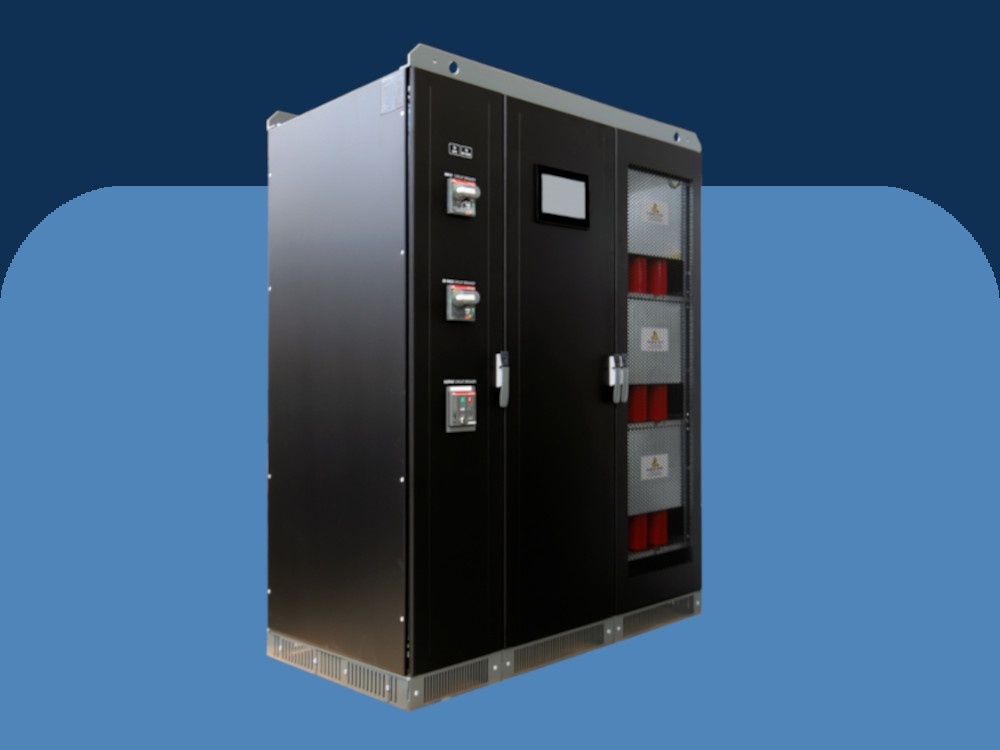

Odyssey - 3φασικός 80-4000kVA ηλεκτρονικός τεχνολογίας διπλής μετατροπής
Το Odyssey είναι ένας στατικός ψηφιακός τριφασικός σταθεροποιητής τάσης, κατάλληλος να διατηρήσει την τιμή της τάσης εξόδου στην ενδεδειγμένη τιμή, όταν η τάση εισόδου βρίσκεται εντός του ονομαστικού εύρους. Στους στατικούς σταθεροποιητές της σειράς Odyssey, η αντιστάθμιση της διακύμανσης της τάσης εισόδου επιτυγχάνεται με την χρήση της τεχνολογίας διπλής μετατροπής. Το παραδοσιακό σύστημα ρύθμισης αντικαθίσταται από τους μετατροπείς που παράγουν την απαραίτητη τάση μόλις το σύστημα ελέγχου εντοπίσει μια λανθασμένη κατάσταση. Το κύριο χαρακτηριστικό της λειτουργιας τους είναι η γρήγορη απόκριση (<3msecs), η οποία εγγυάται διόρθωση και σταθεροποιήση τάσης στην πλευρά του φορτίου. Η τεχνολογία διπλής μετατροπής εξασφαλίζει επίσης προστασία από διαταραχές και παραμορφώσεις του δικτύου. Χάρη στους κατάλληλους ηλεκτρολυτικούς πυκνωτές, μπορούν να ικανοποιηθούν οι υψηλές απαιτήσεις ισχύος φορτίου. Ο Odyssey διατηρεί τα συνήθη χαρακτηριστικά λειτουργίας: η σταθεροποιήση πραγματοποιείται σε κάθε φάση ανεξάρτητα, το φορτίο μπορεί να κυμαίνεται από 0 έως 100% σε κάθε φάση και η λειτουργία δεν επηρεάζεται από τον συντελεστή ισχύος φορτίου. Η μονάδα μπορεί να λειτουργεί με ή χωρίς ουδέτερο. Οι τυπικές μονάδες καλύπτουν ένα ευρύ φάσμα ισχύος και προσφέρουν μέσω εναλλακτικής σύνδεσης την δυνατότητα να αντιμετωπίσουν δύο διαφορετικές παραλλαγές εύρους εισόδου (± 15 / ± 20% ή ± 25 / ± 30%). Μια οθόνη αφής 10 ιντσών (με επιλογή γλώσσας) στην πρόσοψη λειτουργεί ως περιβάλλον χρήσης. Με πλοήγηση στα διαθέσιμα μενού, μπορείτε να διαβάσετε τα ηλεκτρικά μεγέθη και να ρυθμίσετε τις παραμέτρους. Διατείθετε θύρα επικοινωνίας Ethernet η οποία, μέσω ειδικού τερματικού Η/Υ, επιτρέπει την απομακρυσμένη παρακολούθηση. Η επικοινωνία με το σύστημα ελέγχου μπορεί επίσης να πραγματοποιηθεί μέσω σειριακής θύρας RS485 και πρωτοκόλλου Modbus TCP / IP. Η τυπική μονάδα είναι τοποθετημένη σε μεταλλικό περίβλημα IP21, χρώματος RAL9005 για εγκατάσταση σε εσωτερικούς χώρους. Οι ανεμιστήρες εξασφαλίζουν την ψύξη της μονάδας.
- Ρύθμιση τάσης - Έλεγχος IGBT (τεχνολογία διπλής μετατροπής)
- Σταθεροποίηση τάσης: Ανεξάρτητος έλεγχος φάσης
- Ακρίβεια τάσης εξόδου: ± 0,5%
- Χρόνος διόρθωσης: 3 ms
- Ασυμμετρία φορτίου έως 100%
- Μέγιστη υπερφόρτωση: 150% για 1 λεπτό (με ενεργοποίηση e-bypass)
- Μέγιστο εύρος τάσης εισόδου: + 15 / -30%
- Προστασία από υπέρταση
- Αντικεραυνικά εισόδου κλάσης Ι.
- Αντικεραυνικά εξόδου κλάσης ΙΙ.
- Ακροδέκτες Εισόδου-Εξόδου
- Μετασχηματιστές Buck-boost
- Μονάδες μετατροπής
- Ηλεκτρονικό Bypass
- Ηλεκτρονικές κάρτες
- Πίνακας ελέγχου και επικοινωνίας
Οι μονοφασικοί μετασχηματιστές που είναι εμποτισμένοι με ρητίνη σε συνθήκες κενού αέρα, πυρήνα σιδήρου χαμηλών απωλειών και περιέλιξη αλουμινίου, με κλάση μόνωσης Η, συνδέονται σε σειρά με κάθε φάση (δευτερεύοντα τυλίγματα) για να προσθέσουν ή να αφαιρέσουν την τάση που απαιτείται για τη διόρθωση της διακύμανσης της πηγής. Τα πρωτεύοντα τυλίγματα τροφοδοτούνται από τη μονάδα μετατροπής. Οι Buck-boost μετασχηματιστές είναι σχεδιασμένοι για συνεχή λειτουργία στο μέγιστο ρεύμα, που εμφανίζεται όταν η τάση εισόδου φτάνεις στο κάτω όριο του εύρους της.
Τάση Μόνωσης 3kv 50Hz 1 λεπτό.
Πρότυπο αναφοράς IEC 60076
- Βαθμός προστασίας IP54 / 55 για εσωτερικούς/εξωτερικούς χώρους εγκατάστασης
- Φίλτρα EMI / RFI
- Μετασχηματιστής απομόνωσης εισόδου.
- Διανομή ισχύος
- Αντικεραυνική προστασία
Συνδυασμός ενός ή περισσοτέρων από τα αξεσουάρ που αναφέρονται παραπάνω μπορεί να οδηγήσουν σε αύξηση των συνολικών διαστάσεων και βάρους του σταθεροποιητή.
