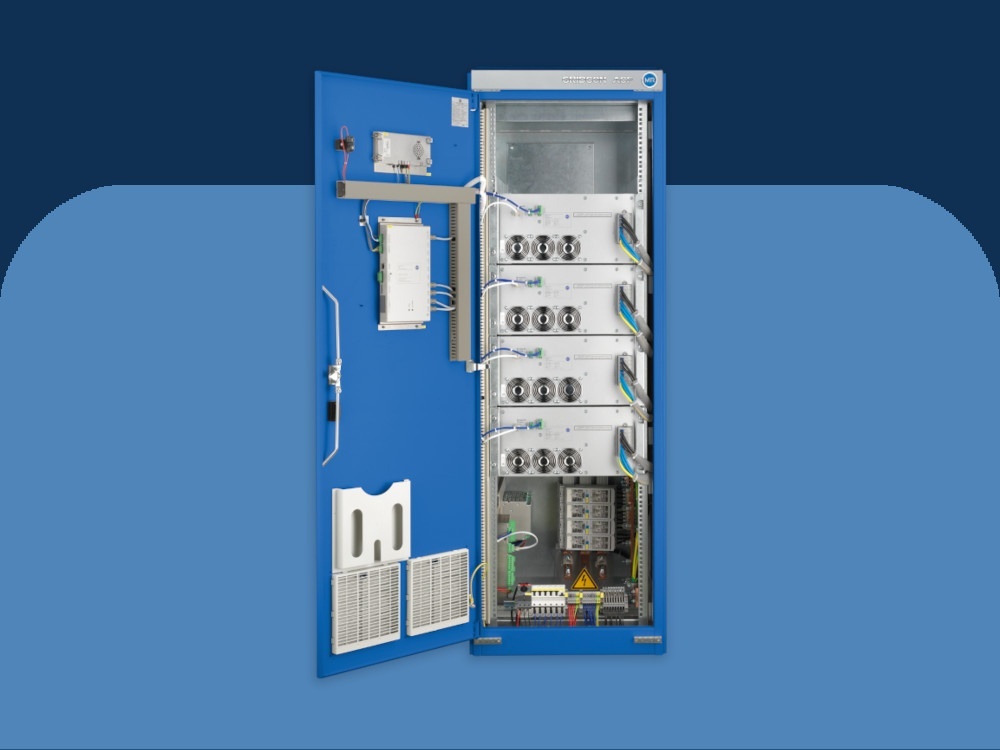

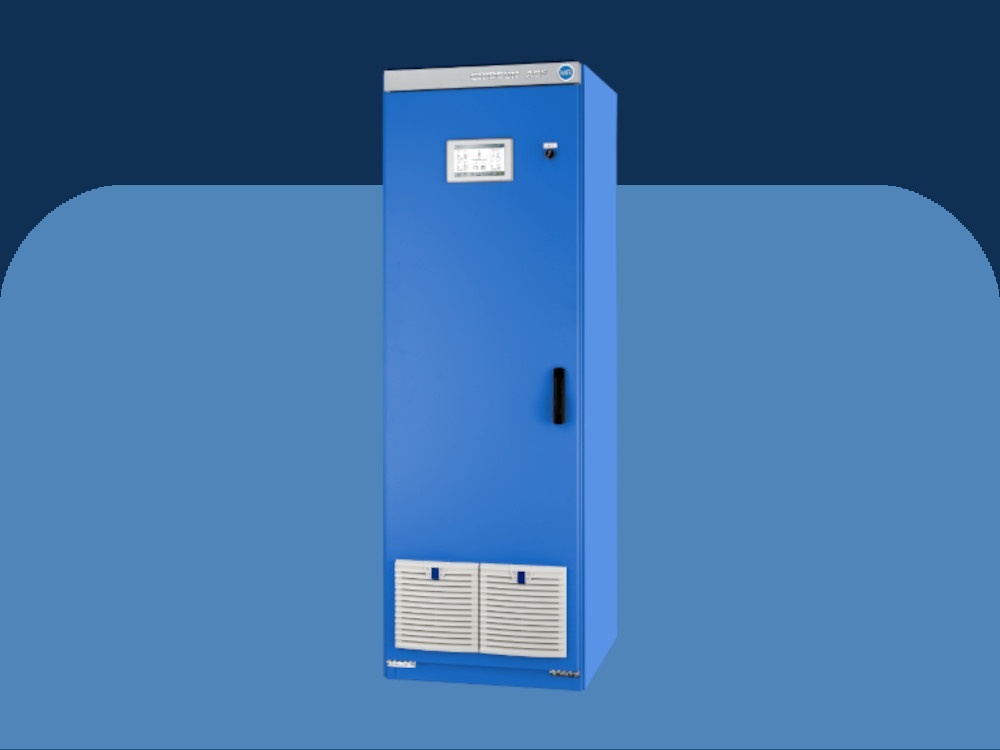

Κτιριακά Ενεργά Φίλτρα Αρμονικών
Η έκδοση Κτιρίου του ενεργού φίλτρου αρμονικών GRIDCON® ACF είναι η νούμερο ένα επιλογή για απαιτητικές εργασίες αντιστάθμισης όπου απαιτείται αξιοπιστία και ασφάλεια, ακόμη και πέρα από τις κανονικές τάσεις λειτουργίας και υπό δύσκολες συνθήκες περιβάλλοντος.
(Συμμόρφωση με τις οριακές τιμές αρμονικών σύμφωνα με το EN 50160 / IEC 61000 / IEEE 519.)
Σχετικά άρθρα:
Αρμονικές: Βασικές έννοιες που πρέπει να γνωρίζετε
Αρμονικές: Πού εμφανίζονται και πώς αντιμετωπίζονται
Μετρήσεις Αρμονικών: 6 λάθη που κοστίζουν
Σύγκριση ενεργών και παθητικών φίλτρων αρμονικών
Η έκδοση Κτιρίου GRIDCON ACF είναι ένα ενεργό φίλτρο αρμονικών 4 καλωδίων και ανήκει στη νέα γενιά ενεργών φίλτρων αρμονικών. Τα ενεργά φίλτρα GRIDCON ACF χρησιμοποιούν μια νέα τεχνολογία 3 επιπέδων. Το κύκλωμα 3 επιπέδων βασίζεται σε δώδεκα IGBT, ενώ τα συμβατικά ενεργά φίλτρα 2 επιπέδων αποτελούνται μόνο από έξι. Το ειδικό κύκλωμα σταματά στο μισό το φορτίο τάσης των ημιαγωγών ισχύος. Από τη μία, αυτό έχει ως αποτέλεσμα μικρότερες απώλειες και από την άλλη επιτρέπει τη χρήση σε δίκτυα με υψηλότερη ονομαστική τάση. Αυτό το ενεργό φίλτρο 4 καλωδίων είναι βελτιστοποιημένο για φιλτράρισμα μονοφασικών φορτίων και προστατεύει από υπερφόρτωση ουδέτερων αγωγών. Οι κοινές εφαρμογές είναι σε δίκτυα 208 V και 400 V. Λόγω του απομονωμένου κύριου αγωγού ψύξης και των χαμηλών απωλειών, είναι δυνατή η αξιόπιστη λειτουργία υπό απαιτητικές περιβαλλοντικές συνθήκες. Η αρθρωτή ιδέα απλοποιεί την επακόλουθη επέκταση ή τροποποίηση, επιτρέποντας στα φίλτρα να αναπτυχθούν ανάλογα τις εργασίες τους. Ο χειριστής μπορεί να εκτελέσει παραμετροποίηση για νέες ή τροποποιημένες εργασίες, εξασφαλίζοντας μακροπρόθεσμη ευελιξία. Η έκδοση Κτηρίου GRIDCON® ACF είναι ήδη έτοιμη για μελλοντική λειτουργικότητα για την αντιστάθμιση αρμονικών ακόμη και μετά την 51η. Επίσης, παρακολουθεί και μειώνει αυτόνομα τις δυσλειτουργίες στα δίκτυα εγκαταστάσεων και διασφαλίζει τη συμμόρφωση με τα πρότυπα παραμόρφωσης τάσης.
- Λειτουργία έως 415 V + 10% σε πλήρη ισχύ, χωρίς υποβάθμιση.
- Ονομαστικό ρεύμα 60 Α, μπορεί να επεκταθεί με αρθρωτό τρόπο.
- Υψηλή πυκνότητα ισχύος και εξαιρετικά συμπαγής σχεδιασμός.
- Πολύ χαμηλές απώλειες με την χρήση προηγμένου κυκλώματος μικροεπεξεργαστών IGBT, τεχνολογία 3 επιπέδων.
- Δυνατός βαθμός προστασίας έως και IP 21.
- Δυναμική αντιστάθμιση άεργου ισχύος, αρμονικών και τρεμοπαίγματος, καθώς και εξισορρόπησης φορτίου και ανακούφισης ουδετέρου σε μία μονάδα.
- Ευκολία στην εγκατάσταση (plug n ’play) , σερβις και λειτουργία.
- Αρθρωτός σχεδιασμός για εύκολη μελλοντική επέκταση, όπως απαιτείται.
- Μέγιστη αξιοπιστία λειτουργίας σε όλες τις περιστάσεις.
- Χαμηλές απώλειες.
- Χαμηλό κόστος κύκλου ζωής.
- Μείωση περιστατικών φθοράς και συντήρησης εξοπλισμού.
- Πρόληψη διαταραχών στην παραγωγή.
- Όλες οι συσκευές συμμορφώνονται με τις απαιτήσεις EMC ενός βιομηχανικού περιβάλλοντος. Προαιρετικά, οι συσκευές τεσσάρων καλωδίων ικανοποιούν ακόμη και την πιο αυστηρή κατηγορία EMC κλάση B για οικιστικά περιβάλλοντα (EN55011).
- Δεδομένου του απομονωμένου κύριου αγωγού ψύξης και των χαμηλών απωλειών, είναι δυνατή η αξιόπιστη λειτουργία υπό απαιτητικές περιβαλλοντικές συνθήκες.
- Γραφεία και εμπορικά κτίρια
- Ανανεώσιμες Πηγές ενέργειας
- Κέντρα δεδομένων
- Νοσοκομεία
